半導體產業作為現代科技發展的基石，支撐著電子設備、人工智能、5G通信等領域的進步。然而，其生產過程中產生的高毒性、難降解廢水，一直是環保領域的重大挑戰。半導體制造涉及光刻、蝕刻、清洗等數百道工序，廢水成分復雜，包含重金屬、氟化物、有機溶劑等污染物。如何在滿足嚴格排放標準的前提下實現“廢水零排放”（ZLD），既是技術難題，也是產業綠色轉型的必答題。

一、半導體廢水處理的技術難點
半導體行業廢水可分為含氟廢水、重金屬廢水、有機廢水及酸堿廢水四大類。以含氟廢水為例，晶圓蝕刻工序中使用的氫氟酸，會產生氟離子濃度高達數千ppm的廢水，遠超國家排放標準（≤8ppm）。重金屬廢水中銅、鎳、鈷等濃度高，需通過化學沉淀、離子交換等組合工藝去除。

不同于傳統工業廢水處理，半導體廢水對處理精度要求極高。例如，清洗工序中使用的高純水要求殘留離子濃度在ppb級別（十億分之一）。而零排放目標不僅需要去除污染物，還要求將廢水中的水分完全回收，鹽分及雜質濃縮至固體結晶。這對膜技術、蒸發工藝和資源回收能力提出了近乎嚴苛的要求。

二、零排放技術的創新突破
現有ZLD技術體系中，多效蒸發（MED）和機械蒸汽再壓縮（MVC）技術可將廢水濃縮至TDS超過200,000mg/L，但能耗成本占處理總成本的70%以上。臺灣某晶圓廠通過引入光伏-儲能系統為蒸發裝置供電，成功將噸水處理能耗降低至28kWh，相較于傳統工藝減少40%。

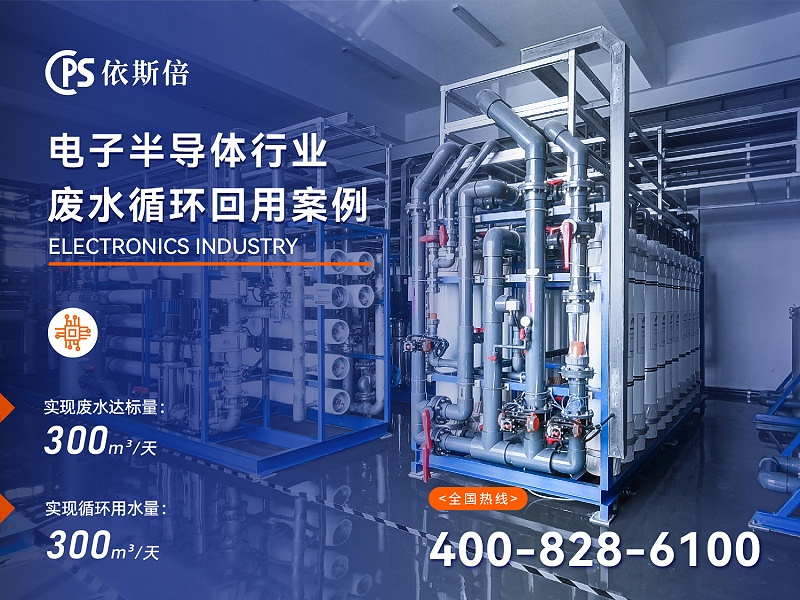

膜技術的革新為分質回用提供新路徑。日本東京電子開發的“納濾-反滲透-電滲析”三級系統，可實現氟離子選擇性截留率99.7%，同時回收90%的水資源。更值得關注的是，美國AquaTech公司的晶圓級真空膜蒸餾裝置，利用制程廢熱驅動分離過程，將水回收率提升至98%，剩余濃縮液僅需微量固化處理。

資源化回收技術的成熟正在改寫處理經濟學。中芯國際北京廠區從含銅廢水中回收純度99.9%的金屬銅，每年創造逾800萬元收益，直接抵消20%的廢水處理成本。韓國三星電子開發的微流控萃取技術，可將光刻膠廢液中的丙二醇甲醚醋酸酯（PGMEA）回收率提升至85%，作為原料重新投入產線。

三、零排放的可行性邊界
技術可行性層面，2023年臺積電南科廠區通過智能化水處理系統，實現了95%的水回用率和廢水近零排放。其核心在于運用數字孿生技術動態優化處理流程，通過2000多個傳感器實時監測水質參數，AI模型精準控制藥劑投加量，使化學需氧量（COD）去除效率提升35%。

經濟性方面，以處理規模1000m3/d的半導體廢水廠為例，傳統工藝噸水處理成本約45元，而采用ZLD系統初期投資增加60%，但通過資源回收和水回用，5年內可降低綜合成本至32元/噸。環境效益更為顯著：每回收1噸水減少0.8kg二氧化碳排放，重金屬回收避免土壤污染修復成本約120元/克。

不過，全面實現零排放仍需突破技術瓶頸。例如，蝕刻廢水中的納米級硅顆粒易造成膜污染，導致反滲透膜壽命縮短30%。對此，荷蘭代爾夫特理工大學研發的電磁輔助膜分離裝置，通過施加脈沖電場使微粒團聚，成功將膜清洗周期從48小時延長至200小時。

從技術可能性到產業現實，半導體廢水零排放已邁出關鍵步伐。隨著材料科學、能源管理和智能控制技術的協同創新，曾經的環保難題正在轉化為驅動產業升級的新動能。當每滴廢水都被賦予資源價值，半導體行業的綠色轉型將書寫新的范式革命。
